vendredi 14 août 2009

PC - Modification Ventilation - Du 12 Août 2009

Vue d'ensemble

On peut constater des pales plus petites et plus courbées avec un rotor plus imposant par rapport aux ventilateurs de la marque. Scythe à fait appel à SERVO, fabricant de ventilateur Japonnais pour la fabrication des Gentle Typhoon (Ici, PDF des ventilateurs). Le bundle est relativement classique (sac de 4 vis, et connecteur Molex 3 pins fan), mais les performances sont très correctes.
L'article de PCAssemblage, n°30 explique plus en détails les différentes gammes, et donnent des tests.

Caractéristique du Scythe Gentle Typhoon 120mm D1225C12B5AP-15


Caractéristique du Scythe Gentle Typhoon 120mm D1225C12B4AP-14


Donc les quatre même pour la ventilation du boîtier et le AP-15 pour le processeur. Une petite bidouille a du être faite pour le mettre sur le radiateur.

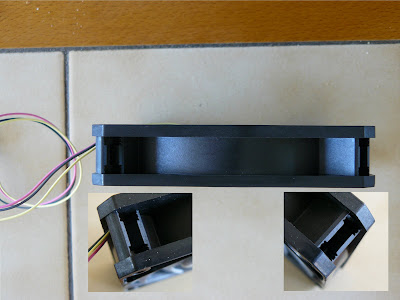

Voici le ventilateur avant la bidouille :

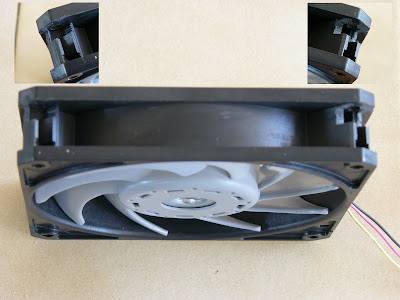

Voici le ventilateur après la bidouille :

Et une fois monté sur le radiateur. C'est à cause des ressorts que çà ne passe pas.

Avec un petit zoom vu de dessus :


J'ai effectué la modification avec une lime fine (lime sur la face et la tranche), et un scalpel pour faire une découpe plus propre. Mais c'est assez dur d'accès. La matière plastique se travaille bien car c'est plastique dur. Et c'est relativement rapide à faire.
J'ai gagné 10°C en température de Disques Durs, après pour le processeur, je n'ai pas encore installé de soft pour lire les températures. Et pour le GPU, c'est sensiblement pareil. J'y gagne en bruit et en température. Je ne regrette pas l'achat.

Bon bricolage ;-)
